SONY DVP-S7000

DEZONAGE:

1. Commutateurs
Aux Etats-Unis, la carte MB75 du premier lecteur comportait deux commutateurs (S001 et S002). Ces deux commutateurs permettent de désactiver la protection MacroVision et de changer de zone.
ATTENTION: cela ne marche qu'avec les microprogrammes SYSCon V1.05 et V1.11.



Pour connaître la version du microprogramme de votre lecteur:

Appuyez sur les touches "TIME", "CLEAR" et "POWER" de la télécommande (le lecteur étant en stand-by).

Le menu de tests suivant apparaît sur l'écran:

0. Syscon Diagnosis

1. Drive Auto Adjustment

2. Drive Manual Operation

3. Emergency History

4. Other Checks


Le choix d'un test se fait à partir de la télécommande. Pour quitter le menu, appuyez sur "POWER".

Sélectionnez "0" pour connaître la version du microprogramme. Sur l'écran apparaissent les informations suivantes:

Syscon Diagnosis

IFCon Ver.x.xx (xxxx)

SYSCon Ver.x.xx (xxxx)

DRVCon Ver.x.xx (0000)

ROM Check


Avantages: modification facile à réaliser et peu coûteuse, déverrouillage garanti, désactivation de la protection MacroVision.
Inconvénient: ne marche qu'avec les microprogrammes SYSCon V1.05 et V1.11.

SONY DVP-S315 et DVP S-715

DEZONAGE:

Fonctions:

• Possibilité de changement des paramètres du menu "SETUP" pour les zones 1 et 2.

• Changement des zones avec les touches de lecture (STOP=ZONE 2 / SKIP=ZONE 1).

• Les films comme "La Rançon", "Scream" ou "Crimson Tide"sont lisibles sans passer obligatoirement par la procédure Marche/Arrêt.

REMARQUE:

Cette modification active le DNR.
En zone 1, le RGB ne marche pas.
Cet exemple de modification n'a qu'une valeur informative.

Guide d'installation:

Pour effectuer cette modification, il est nécessaire de disposer d'outils SMD, d'un fer à souder à contrôle de température ainsi que d'une bonne dose de savoir-faire.
La moindre erreur de connection peut faire sauter les fusibles et rendre le circuit inutilisable.

Clicquez sur l'image pour voir la carte Sony dans son intégralité.

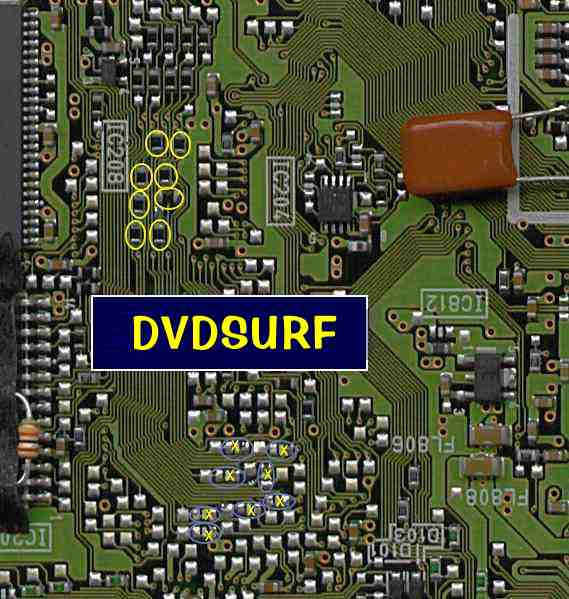

Retirez les résistances marquées d'un "X" jaune et placez des résistances aux emplacements désignés par des cercles jaunes.

Cliquez sur l'image pour voir la carte en entier.

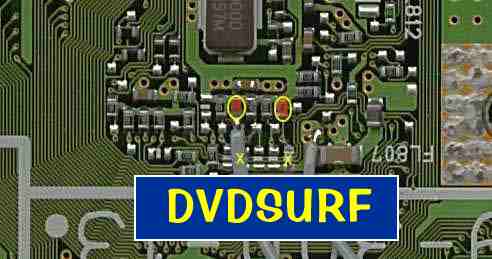

Connectez ici le câble "RESET".
Retirez les résistances marquées d'un "X" jaune et placez des résistances aux emplacements désignés par des cercles jaunes.

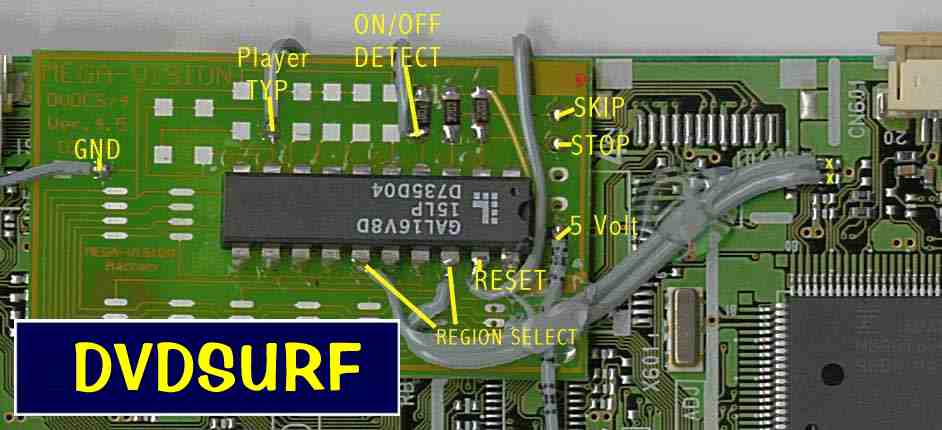

Connectez le câble "Player Typ" sur la gauche.
Connectez le câble "ON/OFF DETECTION" sur la droite.

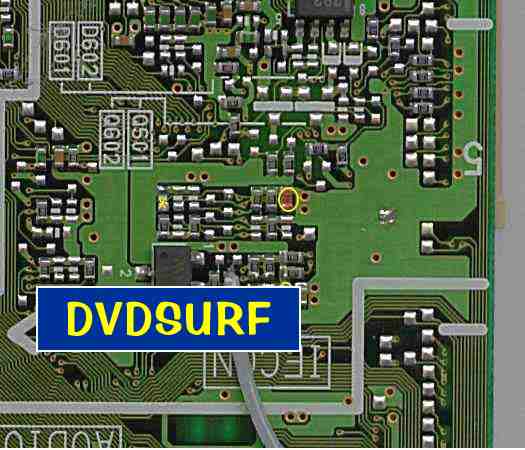

Retirez les résistances marquées d'un "X" jaune et placez des résistances aux emplacements désignés par des cercles jaunes.

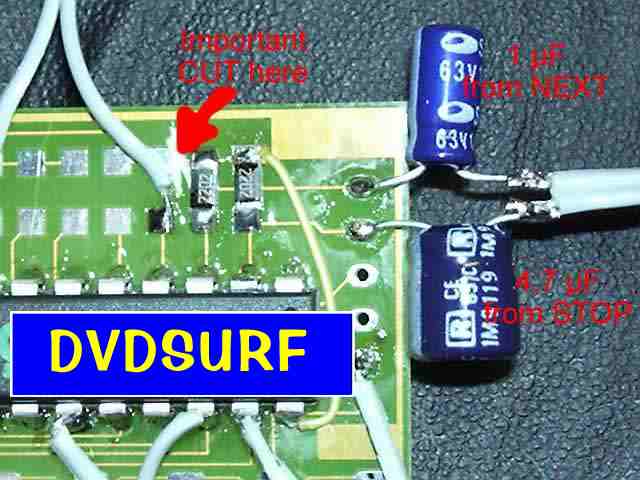

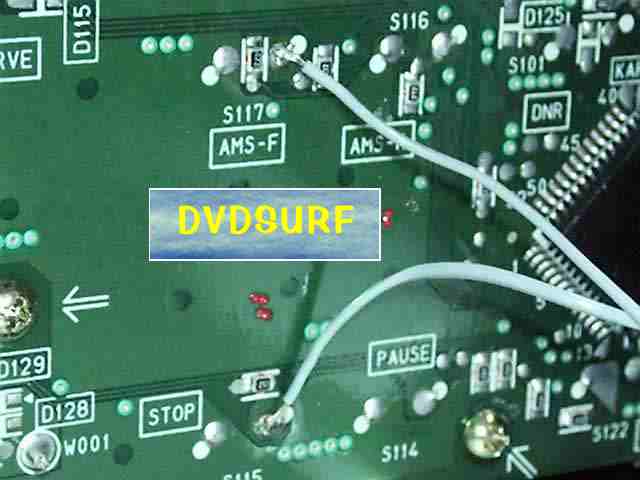

Branchez les câbles et le panneau avant avec un condensateur en série.

STOP = 4,7 µF ou moins vers la carte SW.
SKIP = 1 µF ou moins vers la carte SW.

Le lecteur est alors prêt pour la lecture de DVD des zones 1 et 2.
Appuyez sur "STOP" s'il s'agit d'un premier branchement.
Le passage d'une zone à l'autre se fait grâce aux touches "STOP"(ZONE 2) et "NEXT"(ZONE 1) lorsque le lecteur est en stand-by.
